Sistem Memory

 Modul 3.9. Menganalisis memori berdasarkan karakteristik sistem memori

MODUL 9

A.     Kompetensi Dasar

3.9.  Menganalisis memori berdasarkan karakteristik sistem memori (lokasi, kapasitas, kecepatan, cara akses, tipe fisik)

4.9. Membuat alternatif kebutuhan untuk memodifikasi beberapa memori dalam sistem computer

B.     Indikator

3.9.1    Menjelaskan karakteristik perangkat memori.

3.9.2    Menelaah perangkat memori berdasarkan karakteristiknya

3.9.3    Menentukan perangkat memori berdasarkan karakteristiknya.

4.9.1    Menentukan jenis dan tipe perangkat memori yang digunakan dalam sistem komputer

4.9.2    Memasang perangkat memori yang telah dipilih.

4.9.3    Menguji kinerja perangkat memori yang dipilih.

C.     Materi Pokok

•        Static RAM

•         Dynamic RAM

•        Datasheet RAM

•         Spesifikasi perangkat keras komputer.

D.      Mengumpulkan Informasi

1.      Pengertian Dynamic RAM dan Static RAM



Kelompok memori yang diberi nama Random Access Memory ini memiliki karakteristik yang sesuai dengan namanya. Dalam pengaksesan data yang tersimpan dalam memori dilakukan dengan cara acak (random) bukand engan cara terurut (sequential) seperti pada streamer. Hal ini berarti untuk mengakses elemen memori yang terletak dimanapun di dalam modul ini, akan diakses dalam waktu yang sama.

Berdasarkan bahan pembuatannya, RAM dikelompokkan dalam dua bagian utama, yaitu : (a) static RAM dan (b) dynamic RAM.

·         Static RAM

Secara internal, setiap sel yang menyimpan n bit data memiliki 4 buah transistor yang menyusun beberapa buah rangkaian Flip- flop. Dengan karakteristik rangkaian Flip- flop ini, data yang disimpan hanyalah berupa Hidup (High state) dan Mati (Low State) yang ditentukan oleh keadaan suatu transistor. Kecepatannya dibandingkan dengan Dynamic RAM tentu saja lebih tinggi karena tidak diperlukan sinyal refresh untuk mempertahankan isi memori.

·         Dynamic RAM

Secara internal, setiap sel yang menyimpan 1 bit data memiliki 1 buah transistor dan 1 buah kondensator. Kondensator ini yang menjaga tegangan agar tetap mengaliri transistor sehingga tetap dapat menyimpan data. Oleh karena penjagaan arus itu harus dilakukan setiap beberapa saat (yang disebut refreshing) maka proses ini memakan waktu yang lebih banyak daripada kinerja Static RAM.

2.      Spesifikasi hardware yang harus diketahui selain RAM

·         Prosesor



Prosesor memegang peranan yang sangat dalam sebuah komputer. Teknologi prosesor mempengaruhi komponen hardware lainnya. Spesifikasi yang digunakan ditentukan beradarkan clock dan bus.

Prosesor yang biasa digunakan adalah

▸         Prosesor Intel (P I, P II, P II Celeron, PIII, PIII Celeron, P IV,  P IV Celeron, Intel Xeon).

▸         Prosesor AMD (Duron, Athlon, Barton, Opteron)

▸         Prosesor Xyrix

▸         Prosesor Via

▸         Prosesor Transmeta dan lain sebagainya

·         Motherboard

Motherboard merupakan tempat utama meletakkan periperal komputer seperti prosesor, RAM, keyboard, mouse, kartu grafis, kartu suara dan kartu jaringan. Motherboard sebuah komputer mempunyai jenis dan tipe yang sangat banyak tergantung teknologi prosesor yang dipakai. Yang perlu diperhatikan dalam pemilihan motherboard adalah jenis prosesor apa yang didukung dan chipset yang digunakan.



·         Hardisk



Hardisk memegang peranan yang sangat penting berhubungan instalasi sistem operasi. Untuk dapat melakukan instalasi sistem operasi diperlukan syarat kapasitas hardisk yang cukup dan juga terkadang diperlukan partisi hardisk.

Hardisk yang ada di pasaran memiliki kapasitas sebagai berikut : 1 GB, 2.1 GB, 4.2 GB, 6.4 GB, 10, GB, 20 GB, 40 GB, 60 GB, 80 GB, 120 GB, 200 GB dan lain sebagainya.

·         Kartu Grafis (VGA Card)



VGA atau Video Graphic Adapter adalah Hardware computer yang berfungsi untui menerjemahkan atau mengubah sinyal digital dari computer menjadi tampilan grafis ke layar monitor. contoh VGA :

Nvidia : Nvidia Gforce 2 MX, Gforce 4 MX, Gforce FX

AMD : Ati Radeon 7200, 9200, 9600, 9800

Intel : Intel HD 4000, Intel HD 3000

Voodoo, S3 Savage dan lain sebagainya.

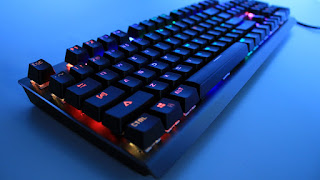

·         Keyboard



Keyboard yang digunakan dalam komputer mempunyai beberapa port  yaitu Serial, PS/2 atau USB

·          Mouse



Sama dengan keyboard, mouse mempunyai beberapa port  yaitu PS/2 atau USB, Serial, USB

·         Monitor



Monitor komputer mempunyai ukuran yang beragam mulai dari 14 “, 15 “ 17 “ 20 “. Teknologi yang digunakan juga bermacam-macam mulai dari tabung, tabung flat sampai ke LCD.

·          Sound Card (Kartu Suara)



Sound card merupakan periperal tambahan dalam sebuah komputer yang mempunyai kegunaan untuk mengolah dan menghasilkan sinyal audio.

·        Kartu jaringan (Lan Card)



Kartu jaringan merupakan periperal utama dalam jaringan komputer. Masing-masing komputer dalam jaringan dihubungkan dengan kartu ini melalui switch/hub.
